En mitades de enero 2009 ya hacia mejor tiempo y
pude proseguir con la instalacion del tejado verde. Para una buena compresion de
las balas y antes de empezar con el revoco de las paredes hay que poner cuanto
antes el peso de la tierra encima del tejado.
La idea era un tejado verde
con una capa de 6 cm de tierra, apta para las plantas tipicas de la familia
de crasuláceas, del genero Sedum y Sempervivum. El borde del tejado tiene una
altura de 10cm, para tambien dar espacio a una lamina drenante de PE con nódulos
(tambien llamado`huevera`,tambien protege la lona impermeable EPDM), una manta de geotextil y
el contenido de
unos 33 sacos de arlita (granulos de arcilla expandida para drenaje,
mayor aislamiento sin aumentar mucho peso).

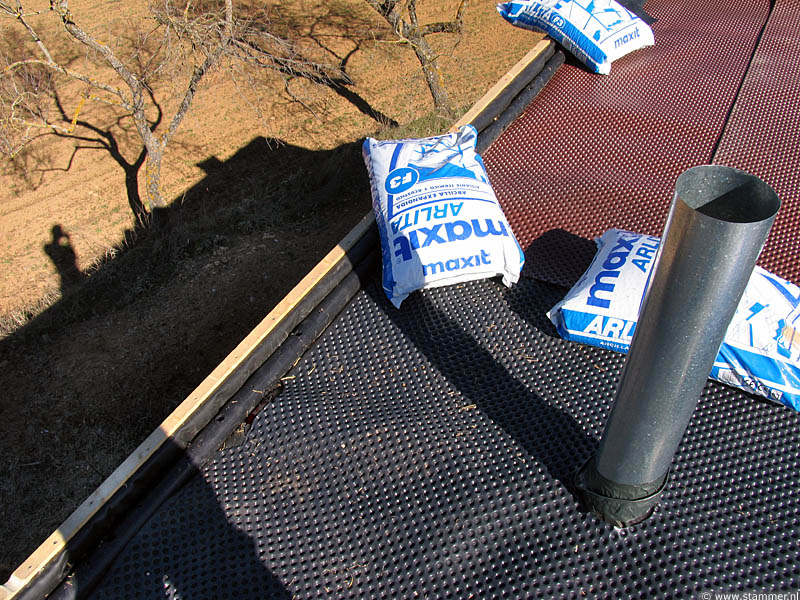

El tubo de drenaje que corre a lo largo del borde. En la esquina extrema abajo a la izquierda esta el punto mas bajo con la salida a traves del tejado,
Encima de estas laminas va la manta de geotextil, una capa de arlita y luego...

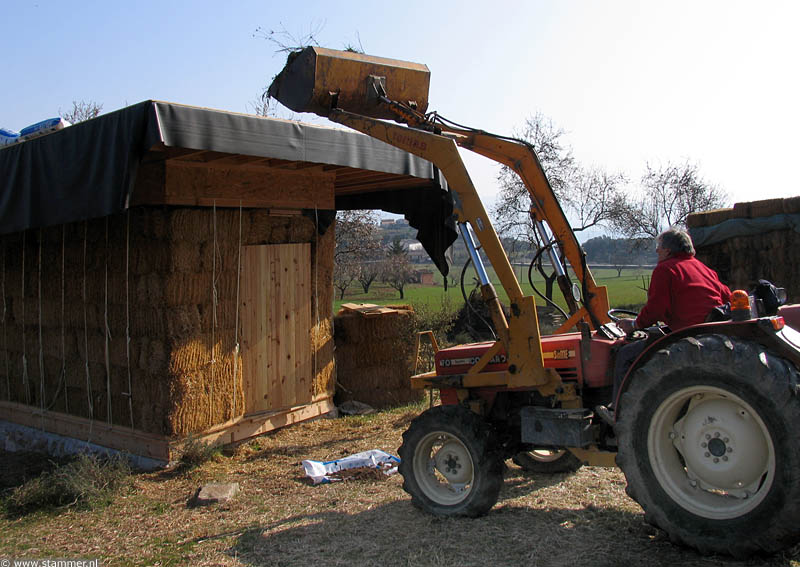

.... la tierra proveniente del mismo sitio excavado, es decir los primeros 20cm del suelo.

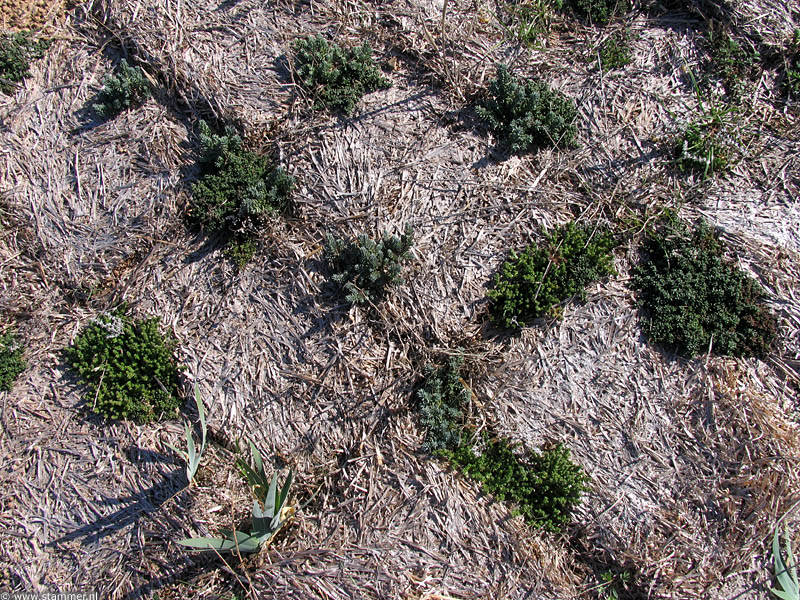

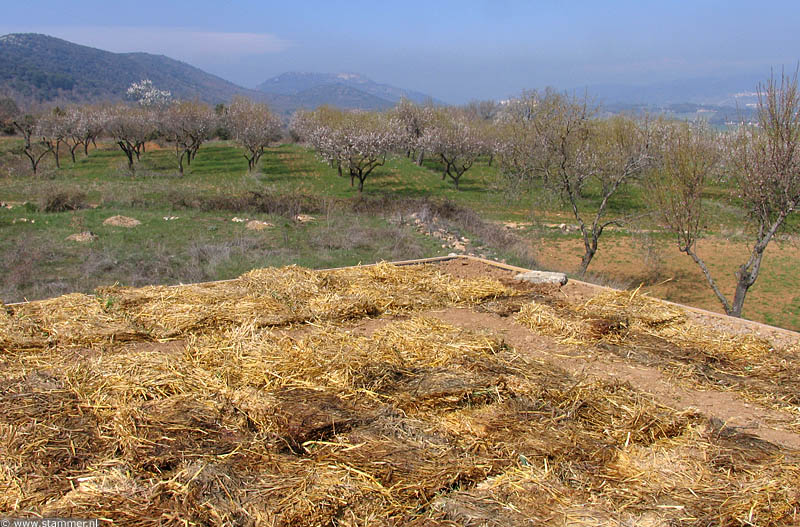

Para ayudar a las plantas de Sedum enraizar en la tierra puse una capa de libros de paja, entre los cuales planté los esquejes de 5 especies de Sedum (todas autoctonas)(concretamente: Sedum sediforme, S. acre, S. album, S. angelica, S. reflexum & Sempervivum tectorum) y Sempervivum tectorum. La idea es quitar la paja mas adelante cuando los plantas se han establecido, por estetica y posibles riesgos de incendio por la chimenea.
6

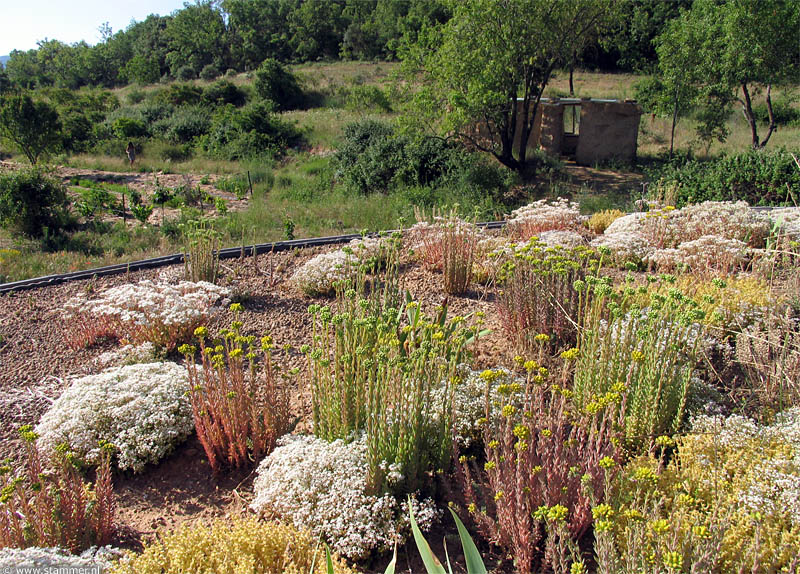

meses despues.
Y 15 meses despues, ya sin los libros de paja.

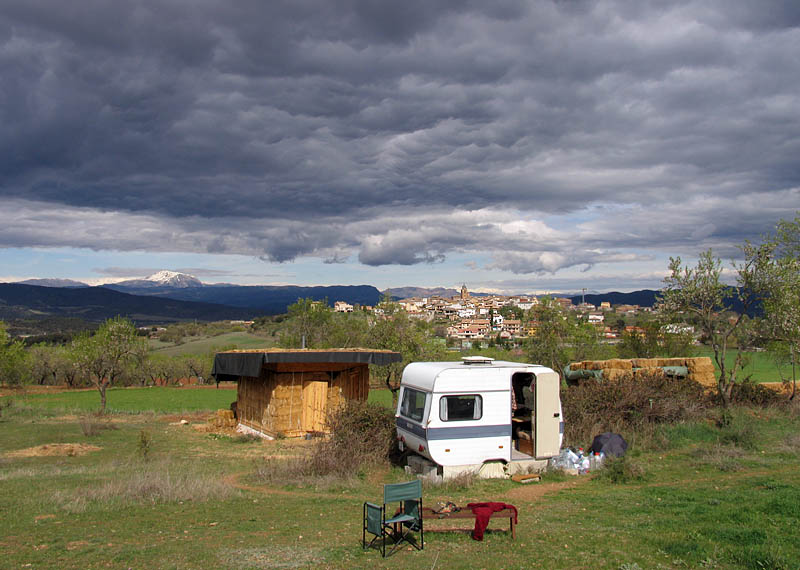

Pero ya me estoy adelantando mucho porque no todo tiraria tan bien ese año. Una semana despues de colocar la tierra encima del tejado nos encontramos con esto:

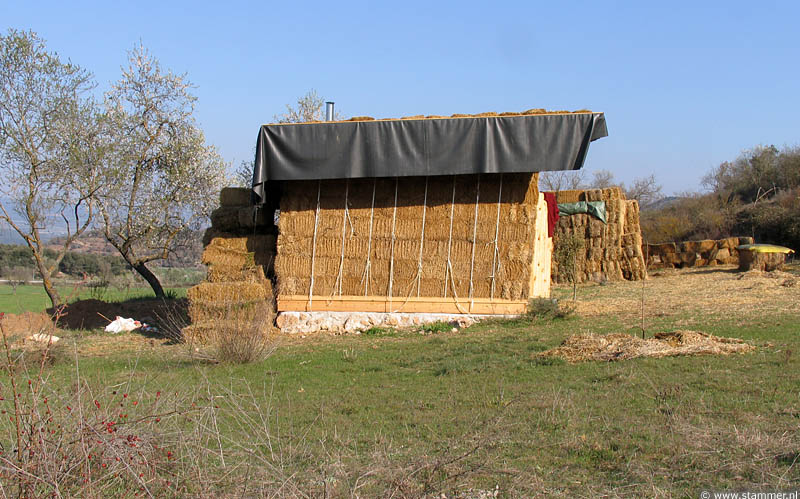

... una inclinación hacia la derecha de unos 2º a 3º. Todavia
no del todo catastrófico pero claramente visible y podria ir a mas.
Lo que pasa no deberia habernos sorprendido porque era francamente previsible.
Al diseñar la caseta contaba al principio con un muro solido
de tapial que podio sostener el tejado bien, incluso con semejantes aleros.
Pero, como comenté al principio de mi charla, en plena constru
ccion quitamos este idea del muro tapial
para simplificar las cosas. Pues, en vez de simplificar lo complicamos bastante,
porque al cambiar este muro tenia que haber adaptado tambien la distribucion del
peso del tejado sobre los muros de paja. Cosa bastante evidente que saltamos por
completo, en parte supongo por tener la cabeza ya tan llena de todo tipo de
pequeñas detalles que obturan la vision global.

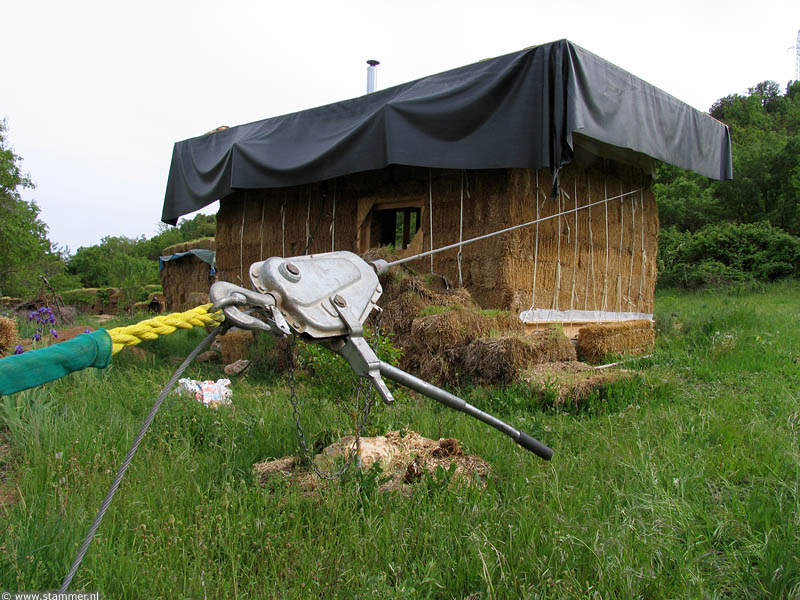

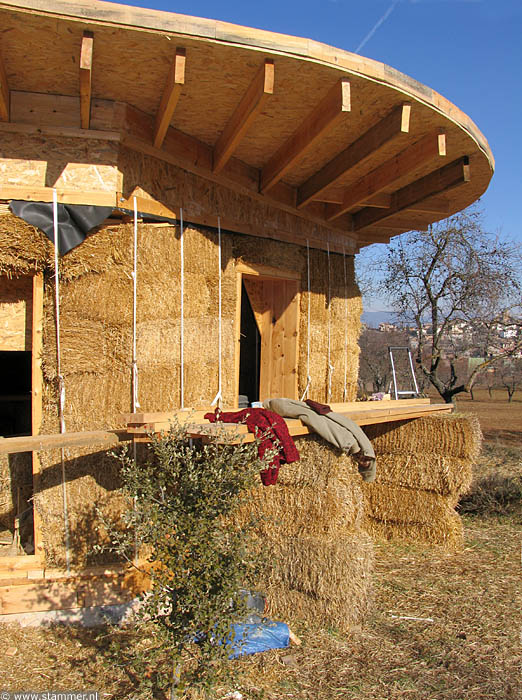

Que hacer? Nos rompimos la cabeza unas cuantas semanas, hasta al final un amigo vino con la solucion: el tractel. Compré uno de segunda mano con suficientes cables de metal. Los cables los fijamos a dos almendros cercanos, la caseta armamos con unos tableros para distribuir bien la presion y en cuestion de horas y un par de tiros con la mano la caseta, con unos fuertes crujidos, se enderezó.
Unas cuantas semanas despues, para dar tiempo a la paja de comprimirse, consolidamos la posicion, incorporando un tablero vertical de 20x5cm dentro del muro entre la puerta y la ventana y tres tirantes de madera bajo el alero grande. Desde entonces la caseta se mantuvo derecha y estable.
El imagen ya muestra la siguiente fase: el revoco de las paredes con tierra.
La
paja y la tierra son dos sustancias que forman un matrimonio perfecto a la hora
de aislamiento, regulacion de humedad, fuerza, flexibilidad etc. No puedo
ampliar aqui mucho este tema, bastante comentado y conocido ya entre vosotros
supongo, pero claro estaba que las paredes tenian que cubrirse con tierra
arcillosa. De donde sacarla? La gente me hablaban incluso de Francia pero
rapidamente descubri (con unas pruebas) que la propia tierra excavada del solar era tremendamente
arcillosa y cumplia todos los requisitos. En la foto la mezcla que utilizamos
para el revoco tanto del interior como el exterior: paja triturada, tierra y
agua.

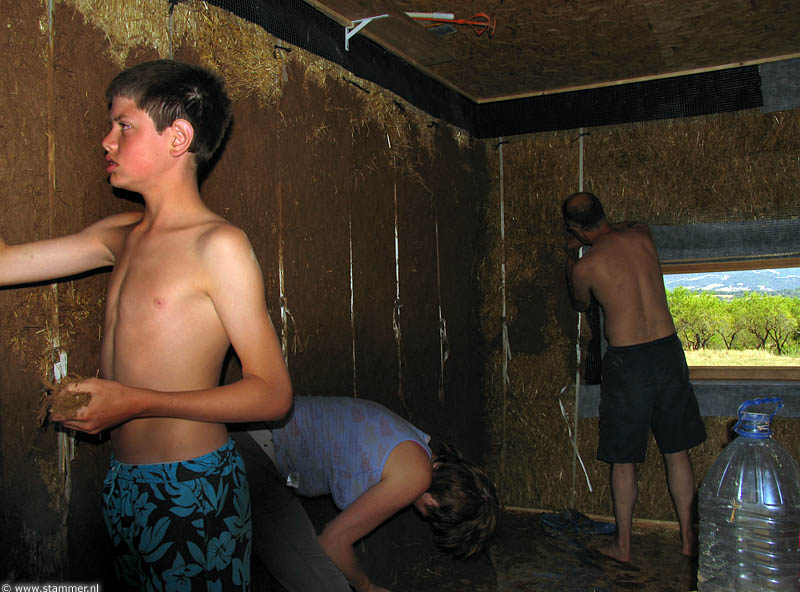

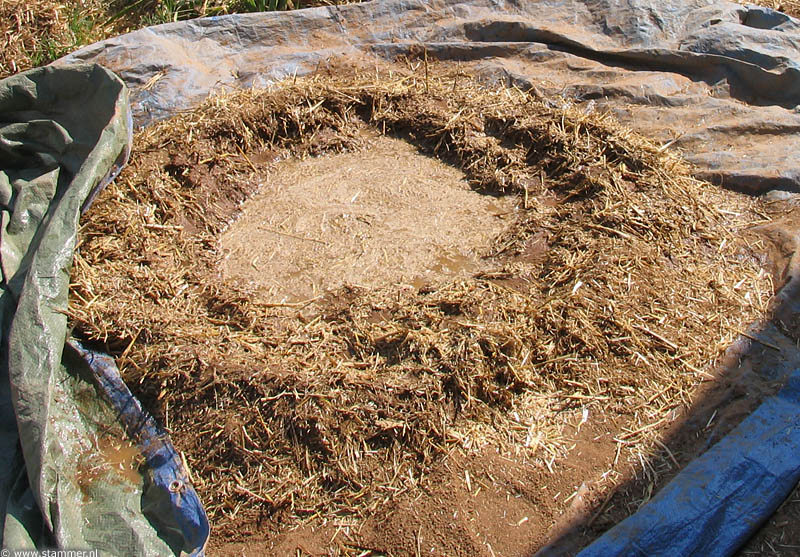

Este material tiene cualidades ideales y resulta practicamente gratis pero necesita mucho trabajo manual. Manual y con los pies porque la paja hay que meter dentro del barro y casi el unico metodo es trabajarlo con los pies descalzos, sobre una lona, que luego se da unas cuantas vueltas.
La aplicacion sobre las paredes se hace con las manos empujando la masa dentro de la paja de las balas.

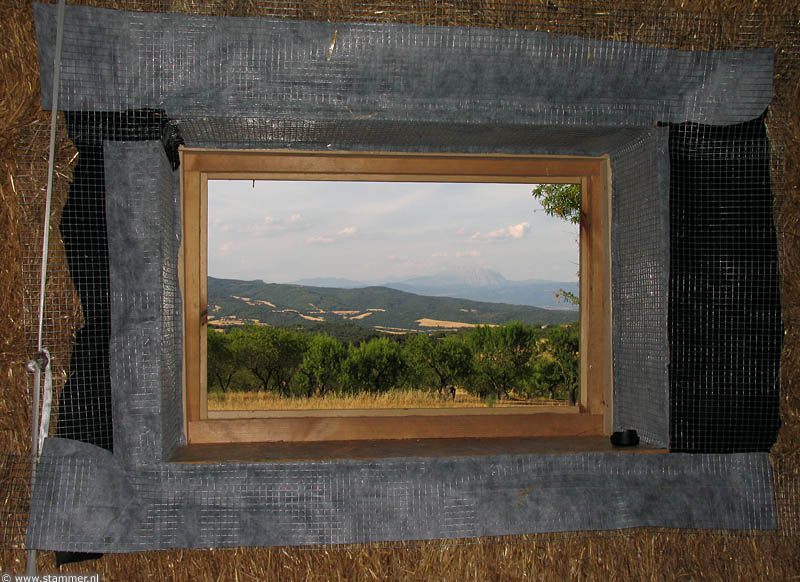

Las piezas de madera necesitan un tratamiento especial porque ahi la arcilla no puede pegarse. La solucion es una malla metalica fijada a la madera y la paja. Ahi la arcilla si se pega y para facilitar movimientos desiguales entre los dos materiales se entromete algo de tela o geotextil.

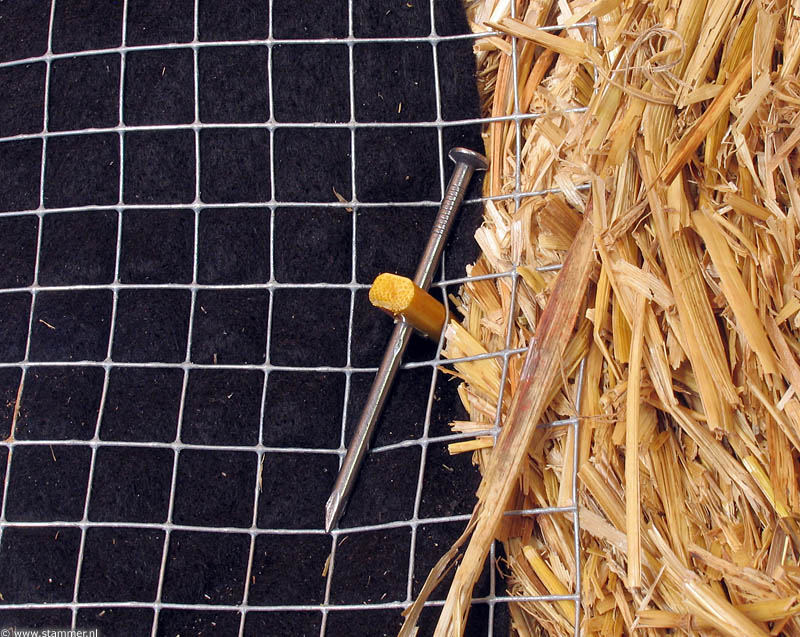

Nuestro sistema para fijar la malla a las balas: un palillo chino con un clavo.
Se
aplican varias capas ( en total unos 3 a 4 cm) y la ultima capa se aplica con
llano por supuesto. Este capa no tiene paja pero si un 75% (!) de arena de
albañil para
evitar grietas al secarse.
Mas

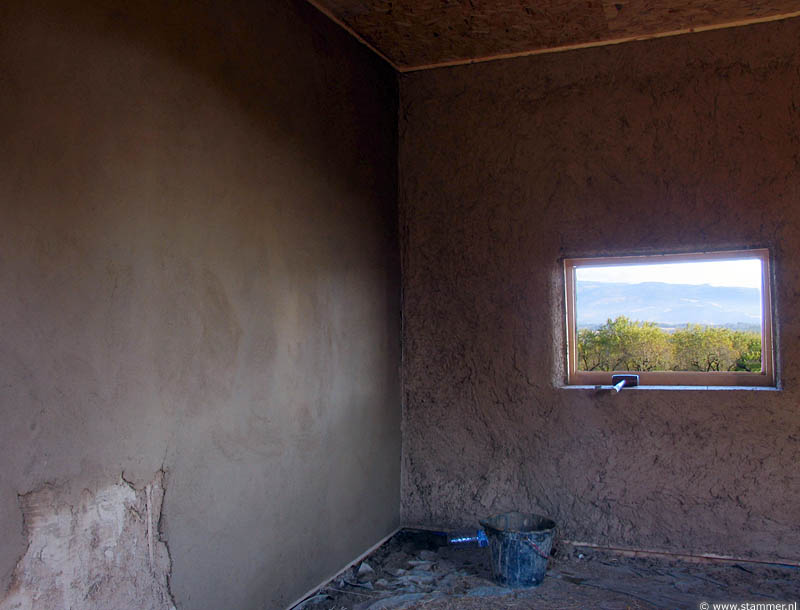

de un medio año despues con el acabado de dos capas de cal. Una ausencia practicamente total de fisuras o grietas,
lo que indica que no solamente el revoco pero tambien la estructura de la caseta
entera esta fija y estable.

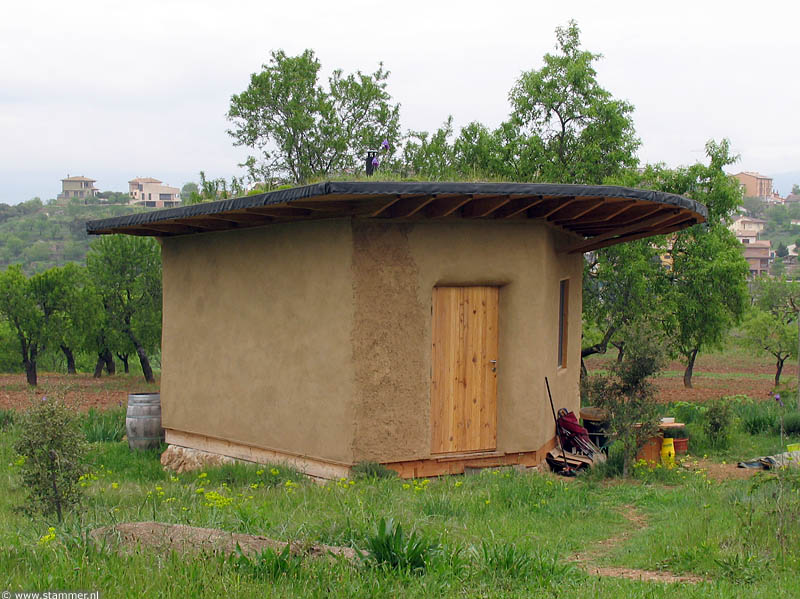

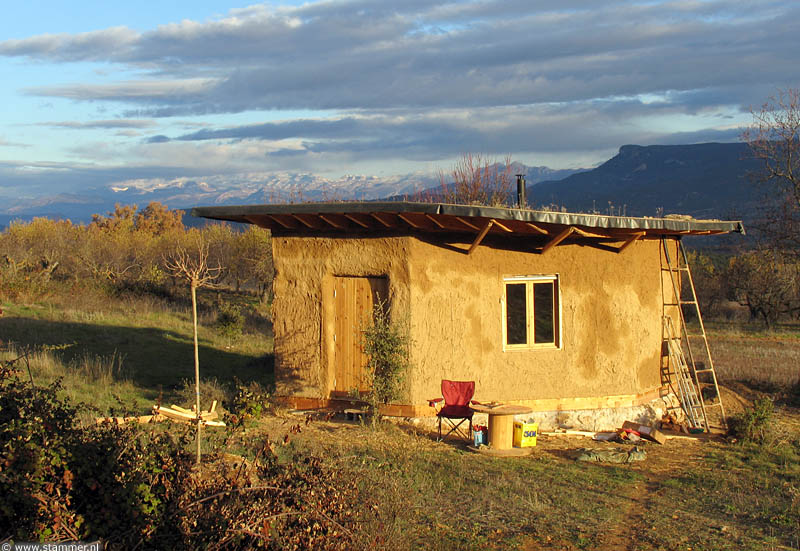

Marzo 2010. Casi terminado la ultima capa del revoco exterior. Para la arena en esta capa utilizamos arena de playa (75%) que tiene un color mas atractivo que la arena normal de albañil, mas blanca y con pinta de construccion (ver cimientos).
Los aleros son bastante grandes e incluso algo atrevidos por el tema de vientos, aunque el lado hacia el sur esta relativamente protegido por la sierra. Aun asi, casi cada año nos encontramos con este tipo de erosion por lluvias horizontales, es decir con mucho viento, sobre todo del este. No es demasiado complicado arreglarlo (a mano con una esponja) pero a largo plazo es recomendable proteger la pared con una capa de cal o pintura a base de silicato-potasico. Todavia estamos considerando opciones.

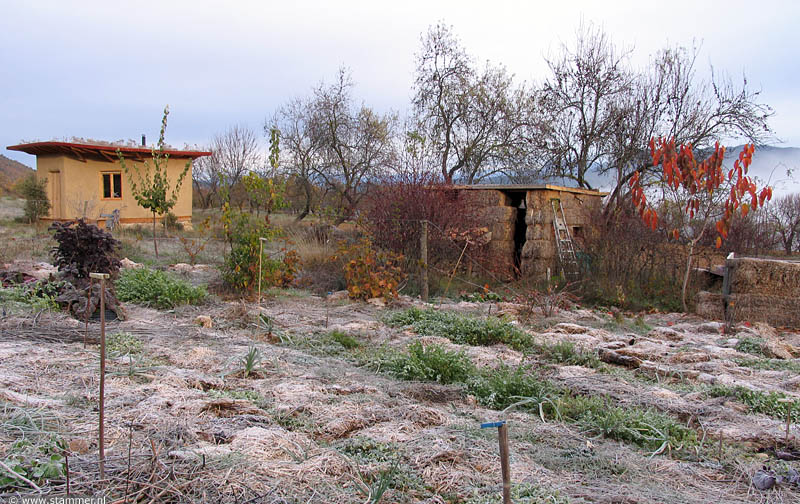

En el verano del 2010 todo estaba realmente acabado, no solamente la caseta, sino tambien todo tipo de sistemas y instalaciones perifericas:

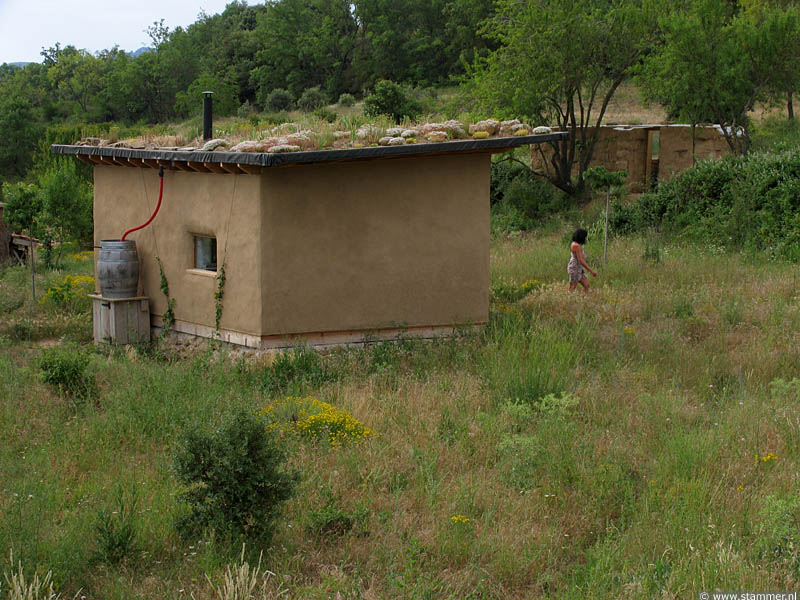

-recogida de agua de lluvia en un tonel, con el invernadero a la derecha, tambien de balas de paja y una capa de revoco de tierra.

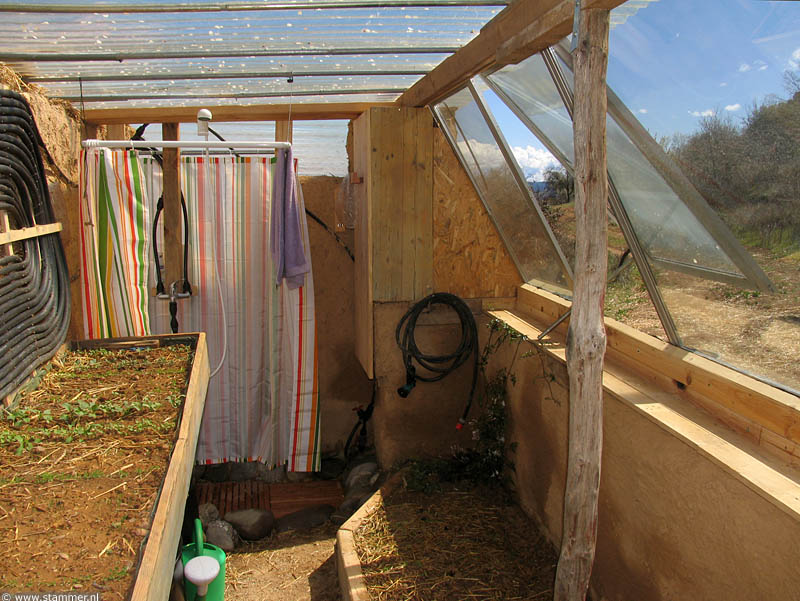

-el
interior del
invernadero con ducha solar

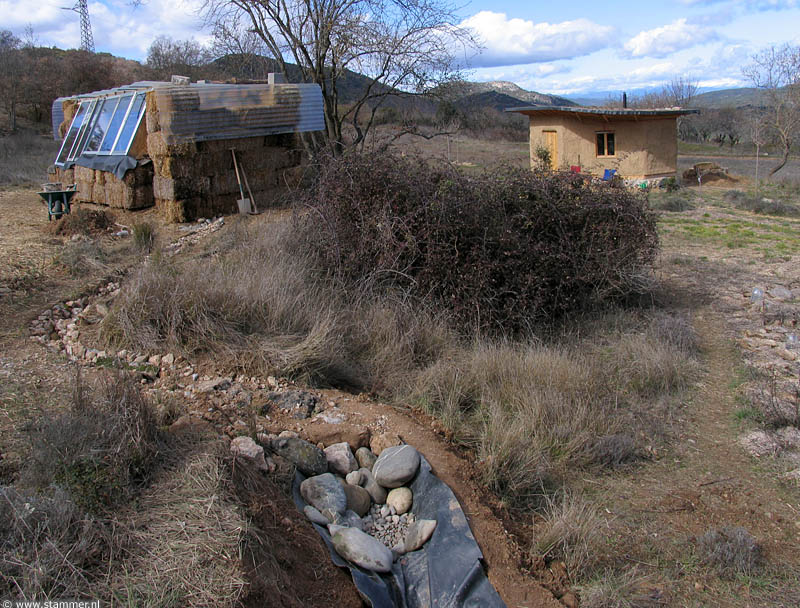

-estanque
filtro para el agua de la ducha y de la lavadora
-huerto
de permacultura, tambien con paja, la pila de compost al extremo derecho y un
aseo de compost

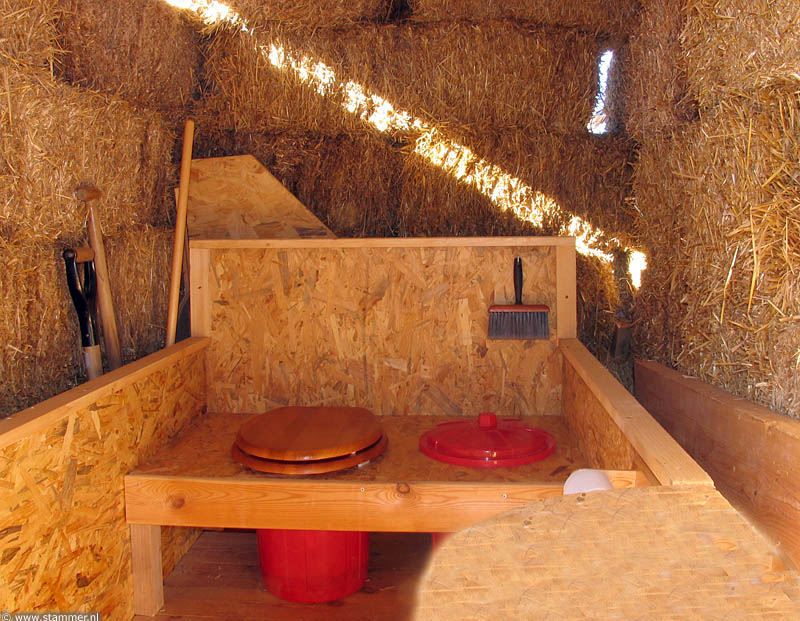

-el interior del aseo de compost, tambien con paja, aqui sin
revocar.
(Todo lo que se puede hacer con paja, incluso el amor, pero esto ya se
sabe.)

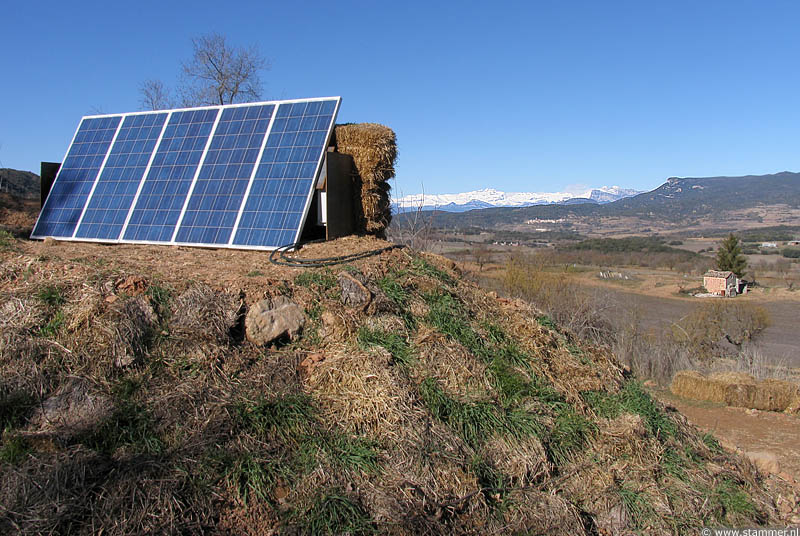

-placas
solares para la electricidad
Y tambien conseguimos traer aguar corriente de la red publica desde el pueblo.
