Autoconstruccion de viviendas con pacas de paja

Andreas Brons, autoconstructor

11ª JORNADAS TÉCNICAS DE ARQUITECTURA TRADICIONAL Y BIOCONSTRUCCIÓN 8, 9 y 10 de noviembre de 2013

Parte 1  Introduccion, lugar, diseño
Parte 2  Cimientos, suelo, muros
Parte 3  Techo y tejado
Parte 4  Tejado verde, revoco, otras sistemas
Parte 5  Una ala nueva

Parte 2   Cimientos, suelo, muros

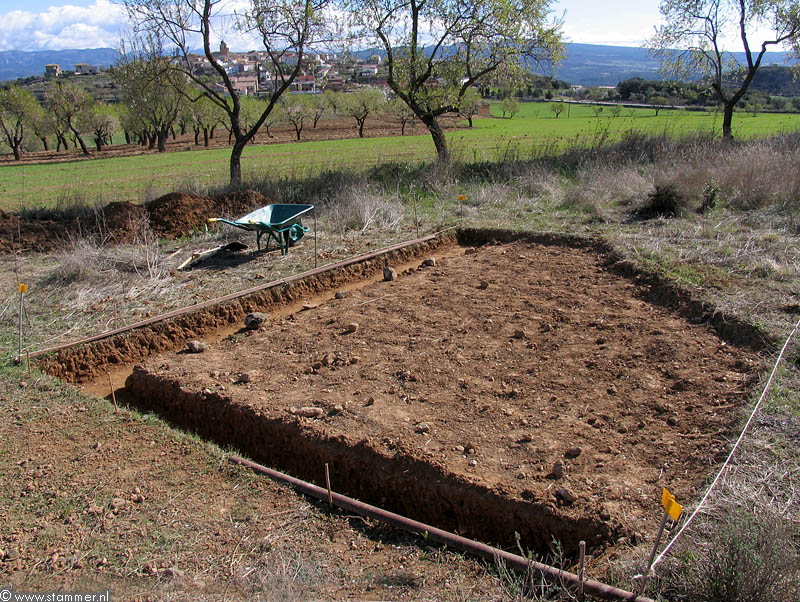

No obstante, este cambio de un diseño al otro se hizo en plena construccion y esto iba a conllevar algunas problemas, como comenté. Cuando empezé a excavar la zanjas, en marzo 2008, trabajaba aun con el primer diseño, pensando en un muro de tapial.  Si no, hubiera hecho las esquinas en la fachada sur redondas, mas faciles y estables con balas de paja.

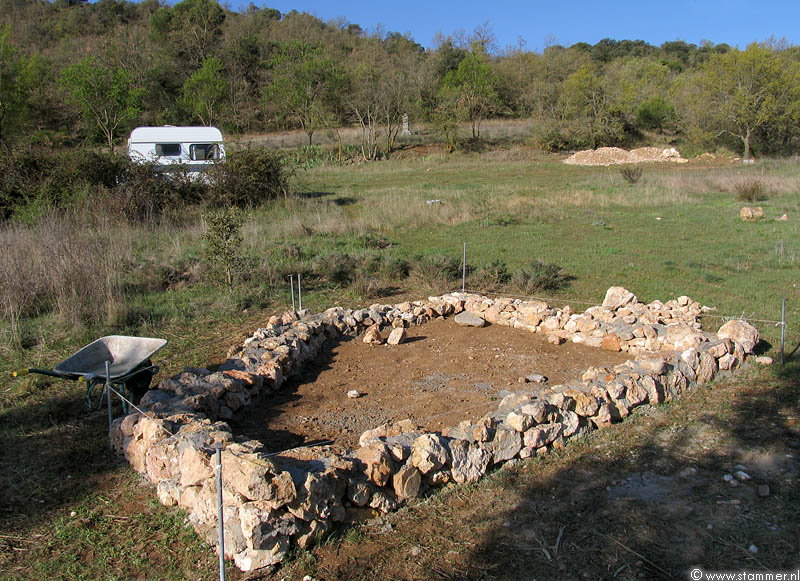

Estas zanjas recibirán una capa de 5 a 10 cm de grava para el drenaje, sobre la cual se levantará un muro de piedra con mortero de cal hasta un altura total de 55 cm (45 cm metidos en el suelo en el lado oeste).

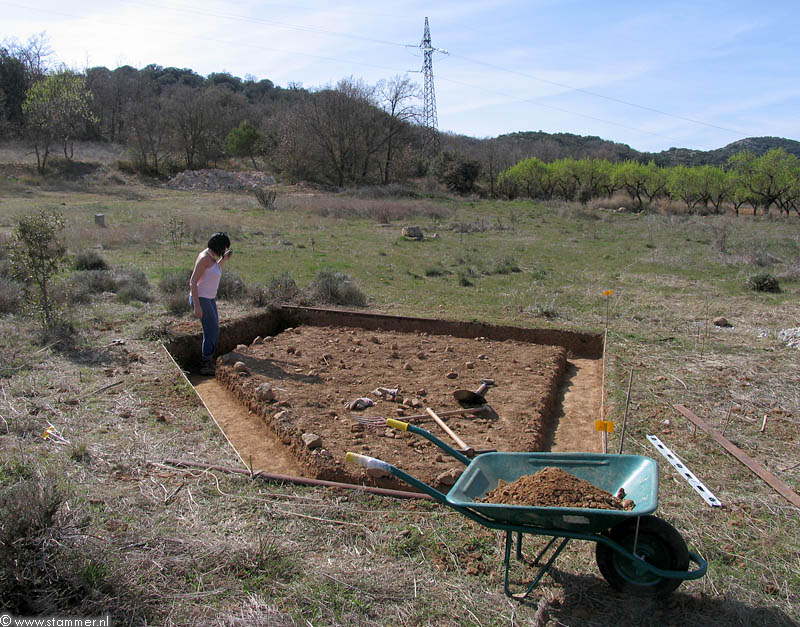

Estampar bien el fondo de la zanja, antes de colocar la grava.

la piedra es un conglomerada y provenia de unas obras en el pueblo. Un vecino era el camionero encargado y fue tan amable de traernos algunas toneladas gratis.

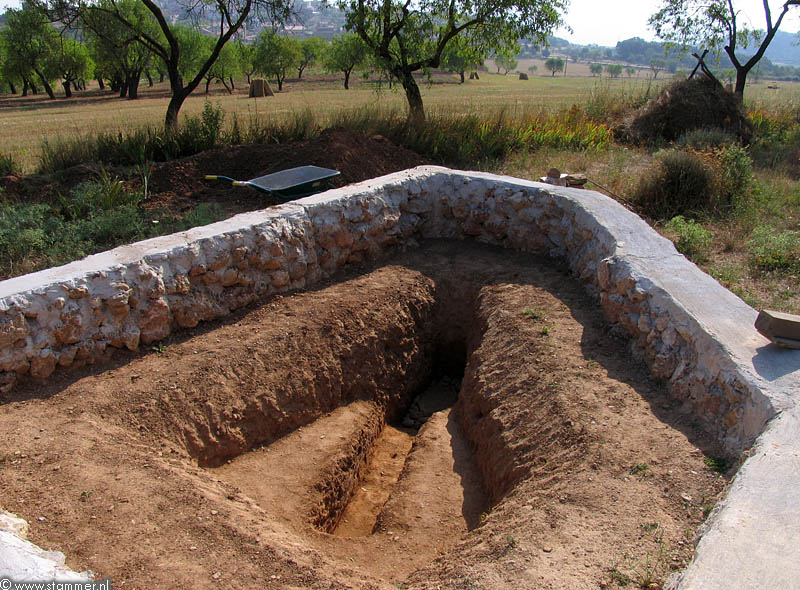

El muro acabado y la cebada cosechada, a finales de julio 2008, bastante tarde ese año. Estas mismas balas ibamos a cosechar para la caseta.  Aproveché la posibilidad de hacer una pequeña bodega para las inevitables patatas, calabazas y mermeladas caseras. La zanja en el centro mide 1,5m de profundidad y permite moverse mas o menos. Una compuerta en el suelo dará acceso.

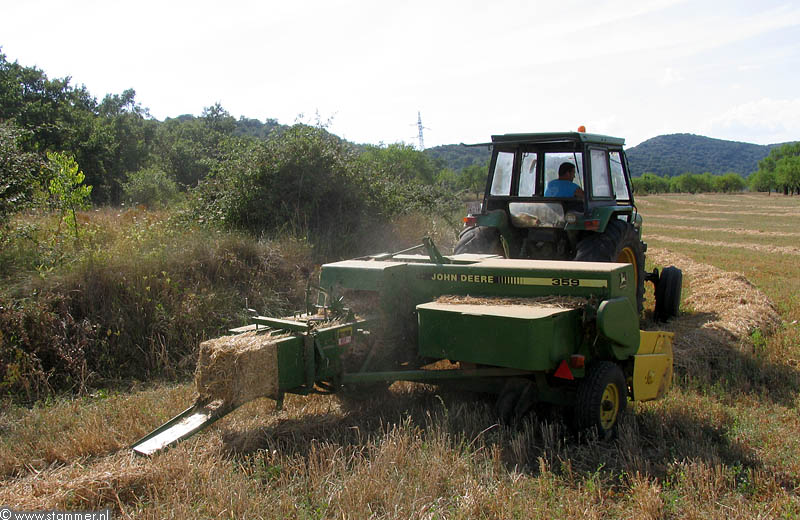

Las balas de paja que necesitamos para la construcción de la casa y la casa de jardin deben ser del tamaño pequeño `anticuado`, no del tamaño jumbo moderno: 45 cm de ancho, 120 cm de largo y 35 cm de alto en nuestro caso. Afortunadamente el pastor del pluebo todavia empleaba este tipo de cosechadora para sus ovejas. En este sentido el futuro de casas con balas de paja puede resultar algo incierto.

La siguiente fase fue el suelo. Ya estamos en septiembre de 2008, la construcción va lenta, trabajando casi exclusivamente los fines de semana.

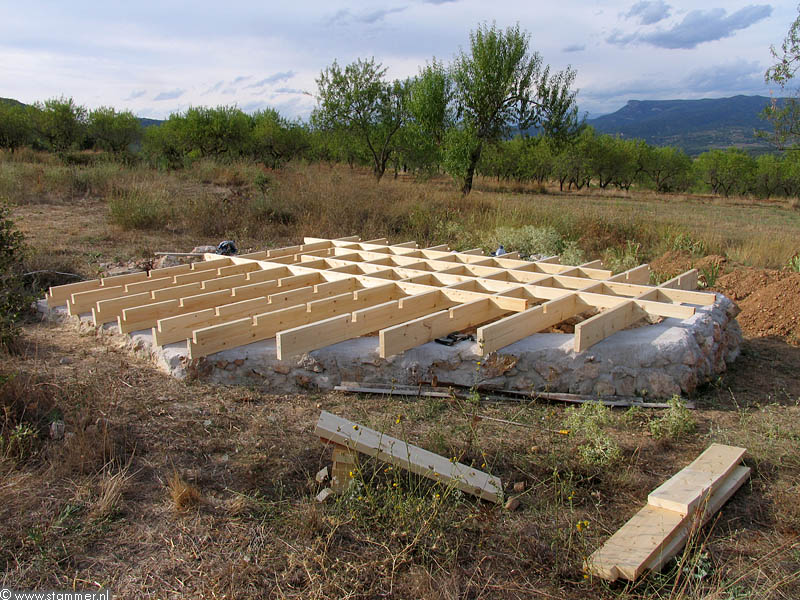

Construido con madera de pino, segun un esquema que me enseño Angel Viejo, carpintero de Huesca. Se colocaron vigas de pino de 5 metros (20x5cm) de pared a pared, conectadas por vigas de menor tamaño (10x5cm).  Segun Petra en un comentario posterior hubiera sido aqui aconsejable poner una barrera de plastico o EPDM entre piedra y viga para evitar problemas de humedad. La verdad es que hasta ahora no hemos tenido problemas de ello, y las vigas parecen estar todavia en condiciones optimas, probablemente porque sigue haber bastante ventilacion, tambien por dentro en la bodega que no esta hermeticamente cerrada.

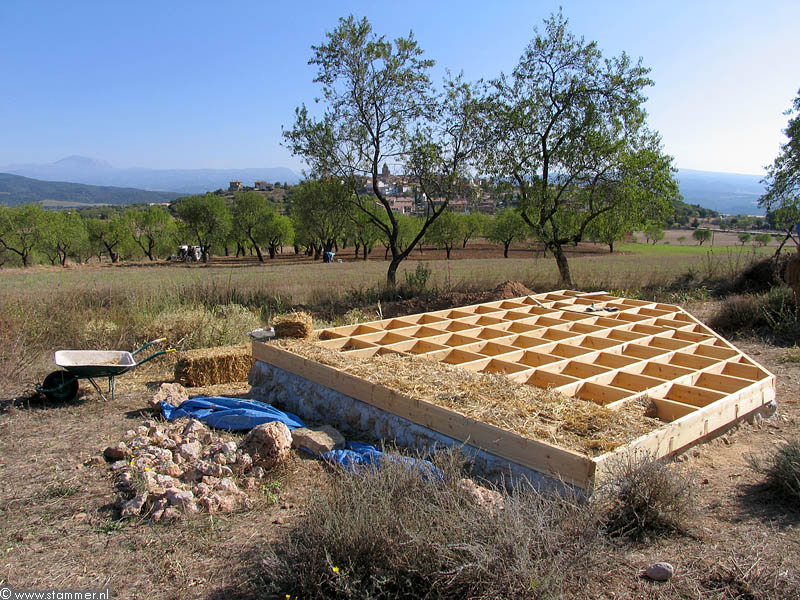

Fijamos tableros de OSB en la parte de abajo para almacenar la paja que se metía entre las vigas para mayor aislamiento.

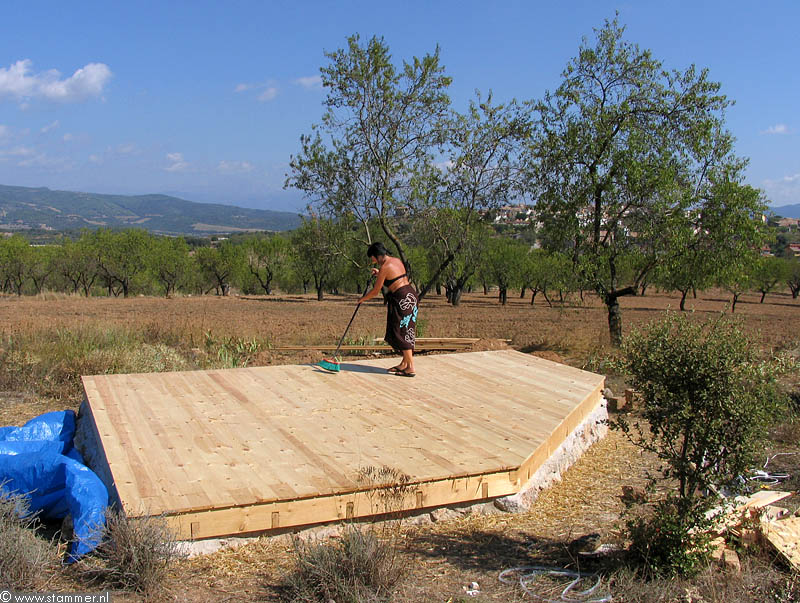

El suelo es de tarima de pino machi-ahembrado.  Los muros de las balas de paja se apoyarán sobre ella.

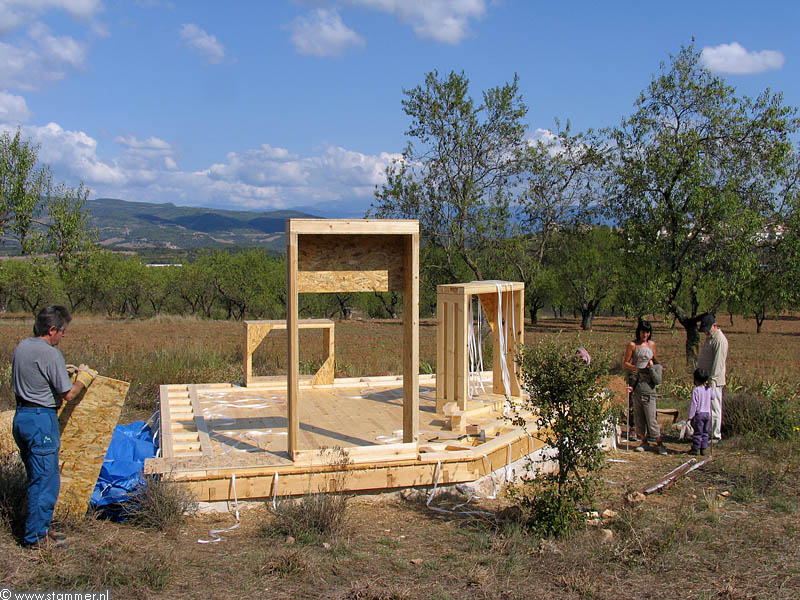

Antes de levantar los muros de balas de paja, hay que ensamblar algunas estructuras especiales de madera. Muy importante son los armazones que se colocan dentro de los muros para ventanas y puertas.

Los tableros triangulares y rectangulares de OSB ayudan a mantener los ángulos rectos durante la construcción.

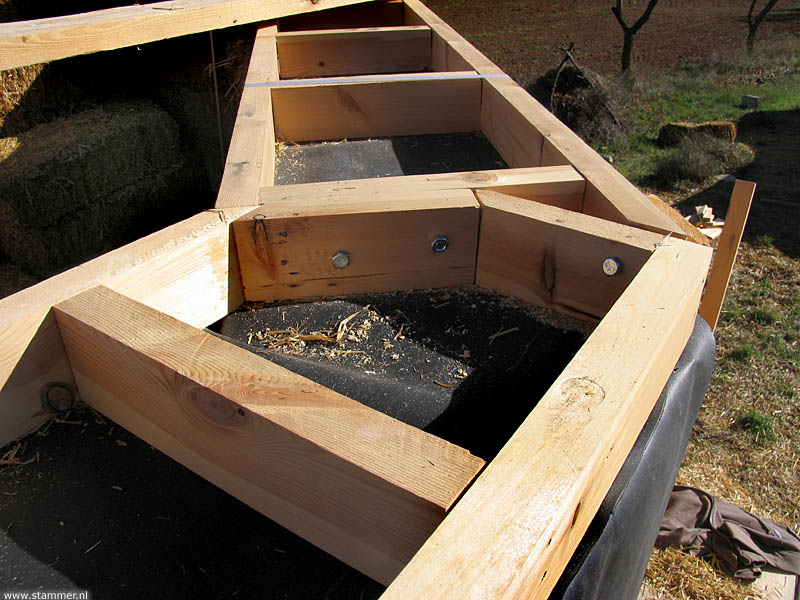

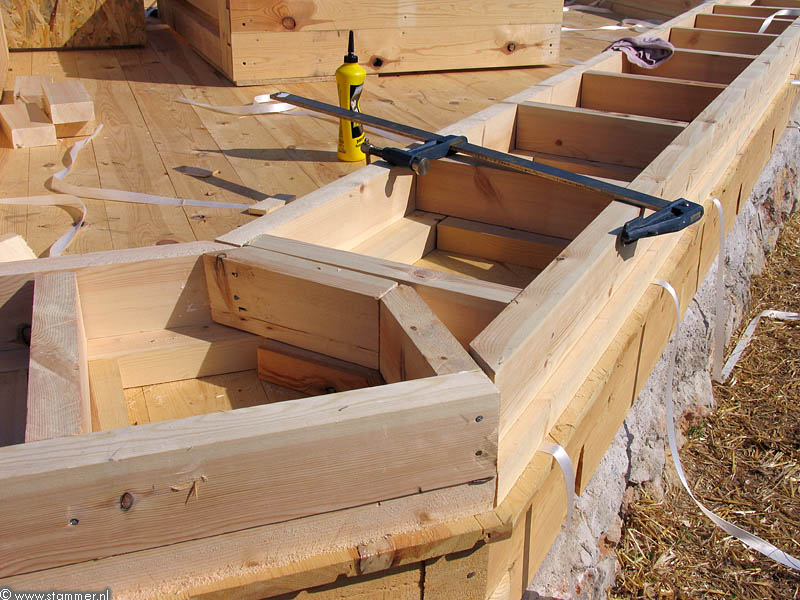

Los muros de paja se levantan como un sándwich entre dos llamados zunchos perimetrales de madera. El zuncho de arriba es una copia del otro abajo y va encima de los muros de balas de paja.

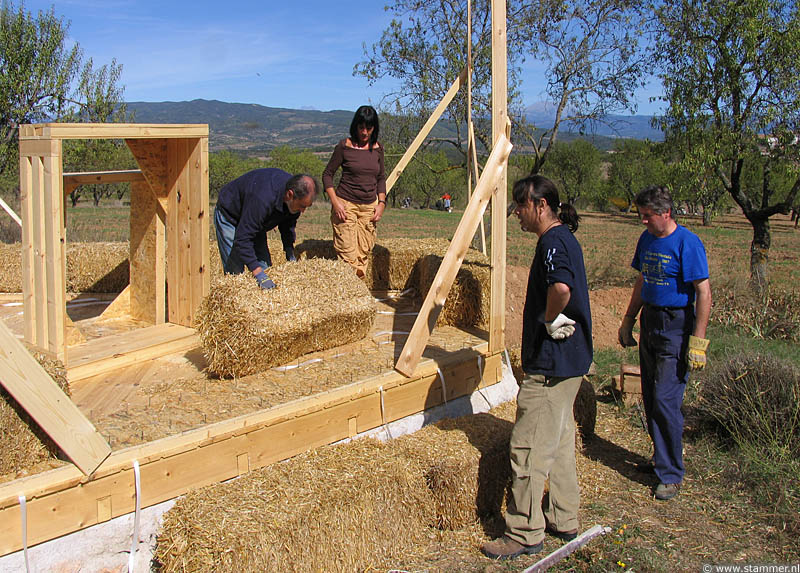

Un gran momento: la puesta de la primera bala de paja, el 4 de octubre 2008. Un grupo de amigos y familiares se habia reunido para experimentar, aprender, celebrar y ayudar y en los dos dias de este fin de semana levantamos todas las paredes. No obstante, quiero comentar que este trabajo  resulta tambien perfectamente posible para una sola persona, que tambien lo haria en menos de una semana.

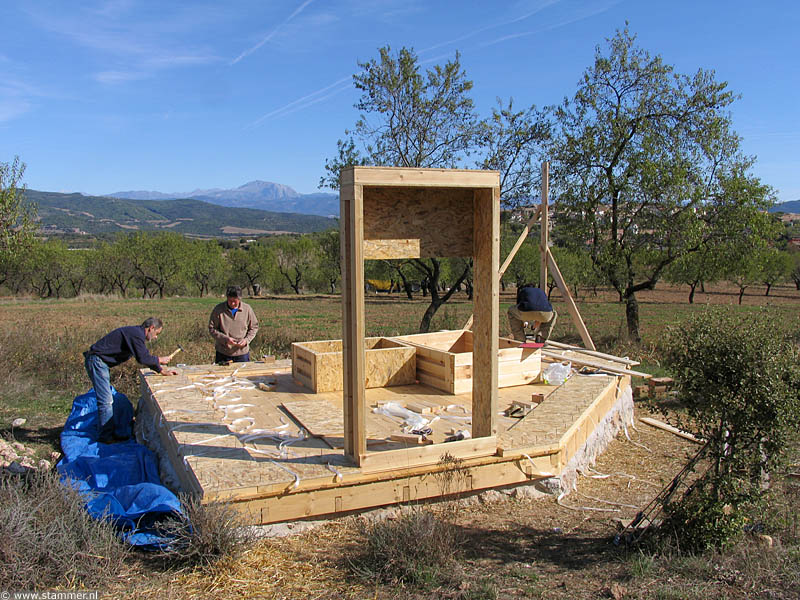

Antes de colocar la primera fila de balas, metimos clavos de 10 cm en los tableros OSB, dejándolos sobresalir para fijar las balas. Esto resulta un método mas practico que el alternativo mas comun de utilizar barras de hierro que destacan de los cimientos. Lo que no se obtiene con este metodo es una fijacion entre muros de balas y los muros de cimiento. Lo que pasa es que aqui tenemos un armazon tremendo del suelo con vigas entrelazados que dificilmente podrá ponerse en movimiento.

Es de vital importancia no presionar demasiado las balas al colocarlas, ya que puede producir paredes  abombados.

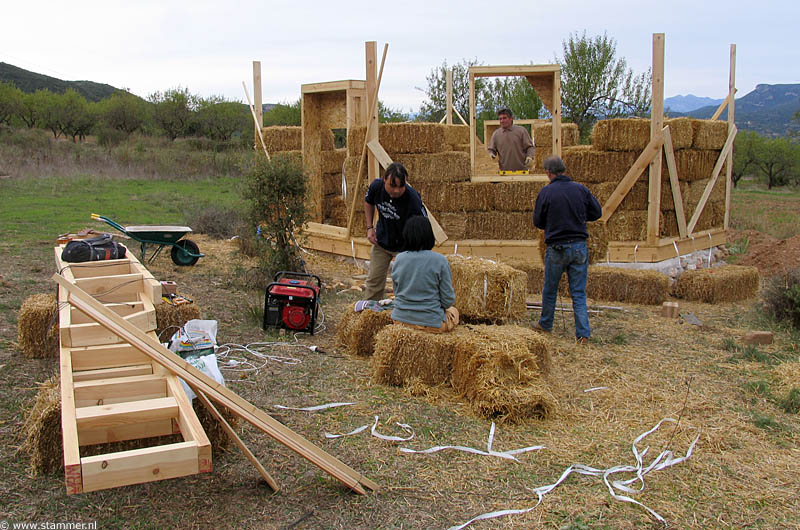

Por supuesto resulta necesario recortar algunas balas (unas 15 en total) a unas longitudes determinadas. En el centro la confección de estas balas a medida.  A la izquierda los elementos del zuncho perimetral que irán encima de las paredes.

En la parte de arriba de los armazones de puerta y ventanas hay que dejar espacio, llenado con paja suelta para permitir una compresión adecuada. Lo que ya no se ve en esta foto son las estacas de bambu que metimos por todo el muro, de arriba a abajo, unas 30 en total.

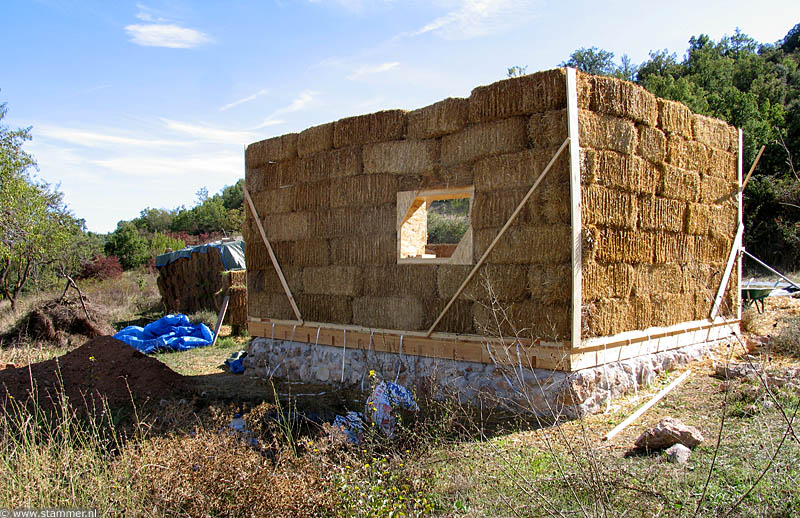

Con las paredes en posicion ya podemos hacernos una idea del espacio y otras cualidades. Desde fuera el edifico parece bastante mas grande de lo esperado. La acústica es espectacular: parece que hay que hablar dos veces mas alto para conseguir el mismo volumen. Pero esto cambiaria por supuesto con el puesto del revoco de las paredes.

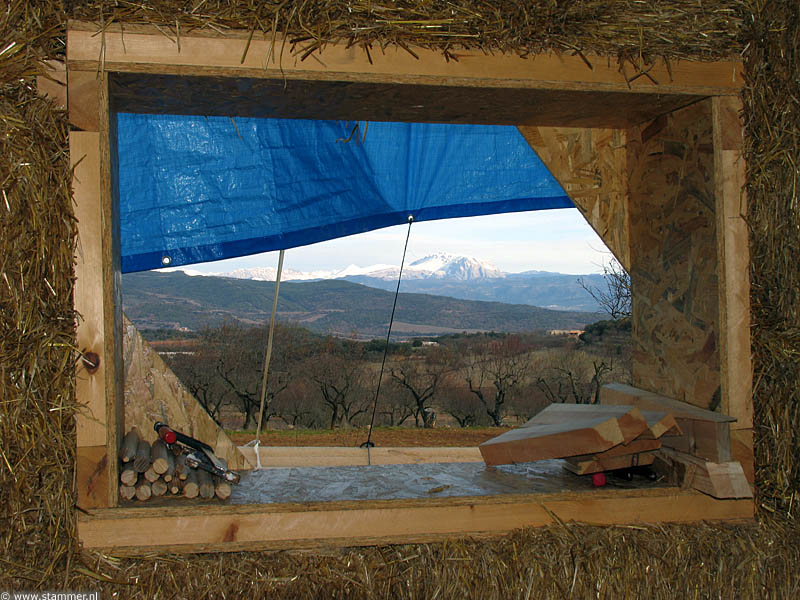

Las ventanas tambien cobran  ahora tambien vida. Aqui la vista, unas semanas despues, a través de la ventana pequeña con el Turbon al fondo, ya con bastante nieve, mirando al nor-este.

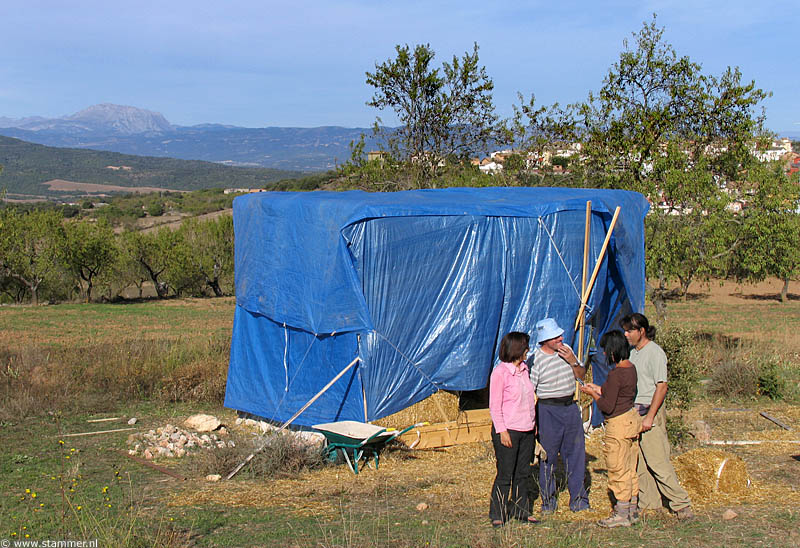

Levantar las paredes va sorprendentemente rápido, en solo dos dias como comenté.  Pero hay que reservar bastante tiempo al final de cada dia para proteger el edifico con lonas  contra posibles lluvias. Utilizamos 7 piezas de lona PE pero es probablemente mejor utilizar una sola lona grande de mejor calidad. Los estragos que puede hacer la combinacion de un fuerte viento y lluvia parecen ser siempre mas de lo que uno se imagina y varias veces tuvimos entradas de agua.

Esta es probablemente una de las ventajas hacer una casa con esqueleto de madera y la paja como relleno: la de poder hacer el tejado antes que la colocacion de las balas y asi protegerlas. Nuestra solucion de una estructura auto-portante es indudablemente mas barato y facil de hacer por un no-profesional como yo. Probablemente es tambien algo mas aislante y ecologico.

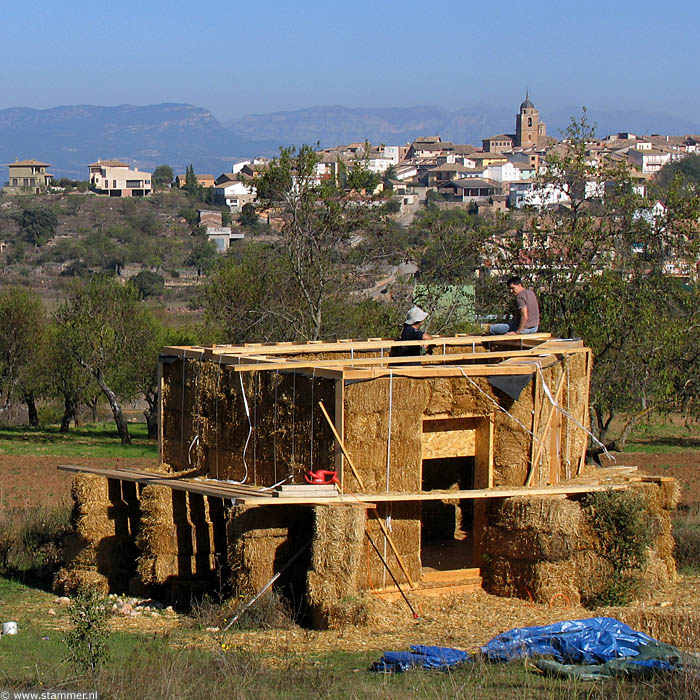

Las balas son bastante multi-funcional y aqui sirven muy bien como andamios. Los zunchos perimetrales de madera en su sitio arriba de los muros.

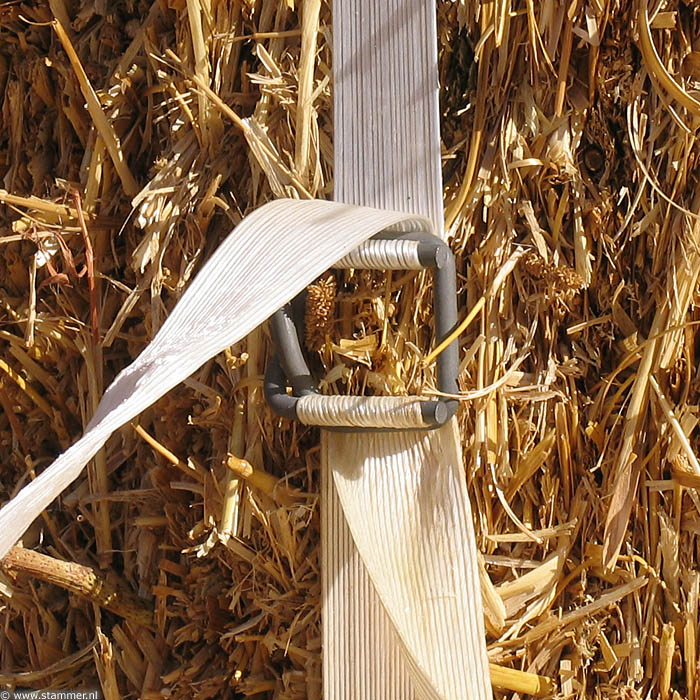

Alrededor de estos zunchos, tanto los de abajo y de arriba va esta cinta/fleje especial Cordstrap, para estabilizar y comprimir los muros de balas. Se utiliza mucho para embalajes sobre palets, es super fuerte y se tensa con un tipo de alicate especial y este tipo de hebillas. Aun asi, la mayor parte de la compresion suele venir del propio peso del tejado.
